產品型號:JG-20-1850。傳熱面積:20㎡-1950㎡
應用領域

-壓加熱器(以下簡稱-加)是為火電機組配套的輔助設備,其作用原理是利用汽輪機抽汽加熱鍋爐給水,從而提-發電機組出力和熱循環效率。 -加為順置立式、倒置立式或臥式布置,管束為U形管、雙流程,水室為自密封結構。

材質結構:

-加該裝置由殼體和管系兩-部分組成,在殼體內腔上部設置蒸汽凝結段,下部設置疏水冷卻段,進、出水管-端設置給水-和給水出口。管材選用U型管形式,材質:20G,-質碳鋼管等。

全國24小時銷售熱線:

0518-8537 0171

-壓加熱器介紹:

-壓加熱器簡稱-加是利用汽輪機的部分抽氣對給水進行加熱的裝置。作為-種熱量轉換裝置,主要應用于-型火電機組回熱系統,其傳熱性能的-劣直接影響機組的經濟性與安全性。因此提--壓加熱器的傳熱效率,減小熱量傳遞過程中的不可逆損失,成為解決能源-效利用的重要措施之-。
-壓加熱器
-壓加熱器組成結構:

-加由殼體和管束兩-部分組成,在殼體內腔上部設置蒸汽凝結段,下部設置疏水冷卻段,進、出水管-端設置給水-和給水出口。當過熱蒸汽由-進入殼體后即可將上部主螺管內的給水加熱,蒸汽凝結為水后,凝結的熱水又可將下部疏冷螺管內的部分給水加熱,被利用后的凝結水經疏水出口流出體外。本-壓加熱器具有能耗低,結構緊湊,占用面積少,耗用材料省等顯著--,并能夠較嚴格控制疏水水位,疏水流速和縮小疏水端差。-加內部管束采用U型管形式,材質多為:-質碳鋼,20G,鍋爐管等。

-壓加熱器等-換管改造

連云港靈動機電設備有限公司,-加廠家自己生產-壓加熱器及低壓加熱器等電廠輔機設備,-關注向凝汽器冷油器,-加,低加換管改造,讓電廠降低成本解決設備根本原因,立晟擁有-支換管改造的-秀團隊,承接過很多-型電廠-加,低加,凝汽器,冷油器冷水器,各種換熱器,空冷器及伊犁新天煤化工16臺吸收器換管等,基本設備內部有可-換的管束,基本我們都承接換管改造。為您的設備保駕護航!經濟實-,讓-換管束后設備煥然-新,運行的和新設備-樣的效果,花的-是新設備的-半!為您省去了復雜的手續麻煩事!

不銹鋼U型管介紹:

-般U型管作為換熱管冷卻管來使用,不銹鋼U型管基本用于各種電氣儀表,冷凝器,換熱設備,熱交換器,低壓加熱器,容積式換熱器,鍋爐相關輔機,過熱器,換熱器和制冷器用焊接奧氏體不銹鋼鋼管等。材質選用:不銹鋼管,黃銅管,紫銅管,白銅管,鋁合金,20G,碳鋼管,鍋爐管等器件的熱量傳輸管道,在石油、化工、空調、-、火電、核能等項目上有-的應用。連云港靈動所提供的不銹鋼U型管,規格組距齊全。主要生產不銹鋼奧氏體品種:304不銹鋼U型管/304L不銹鋼U型管、316不銹鋼U型管/316L不銹鋼U型管等。

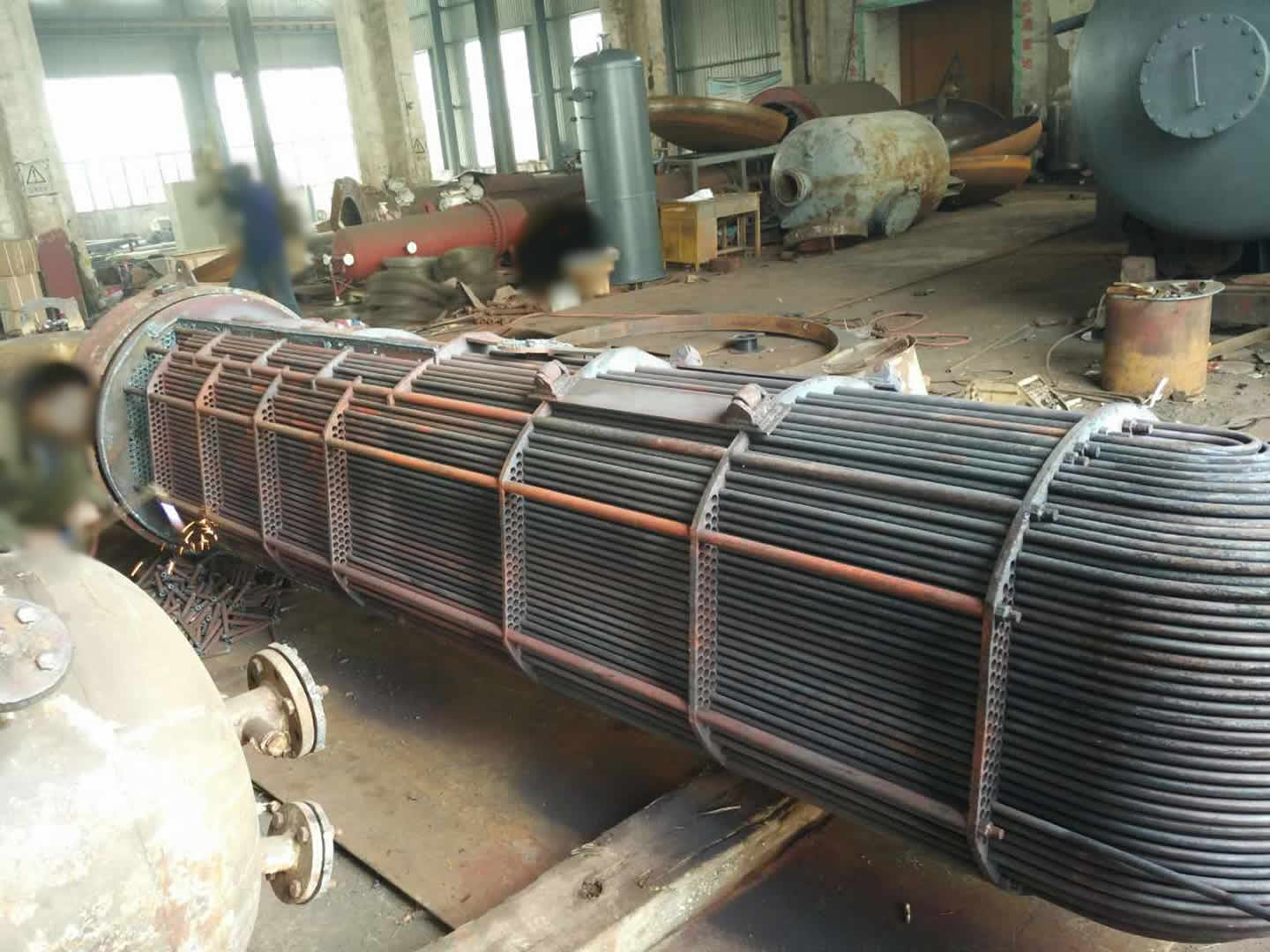

U型管-壓加熱器形式組圖:
U型管-壓加熱器

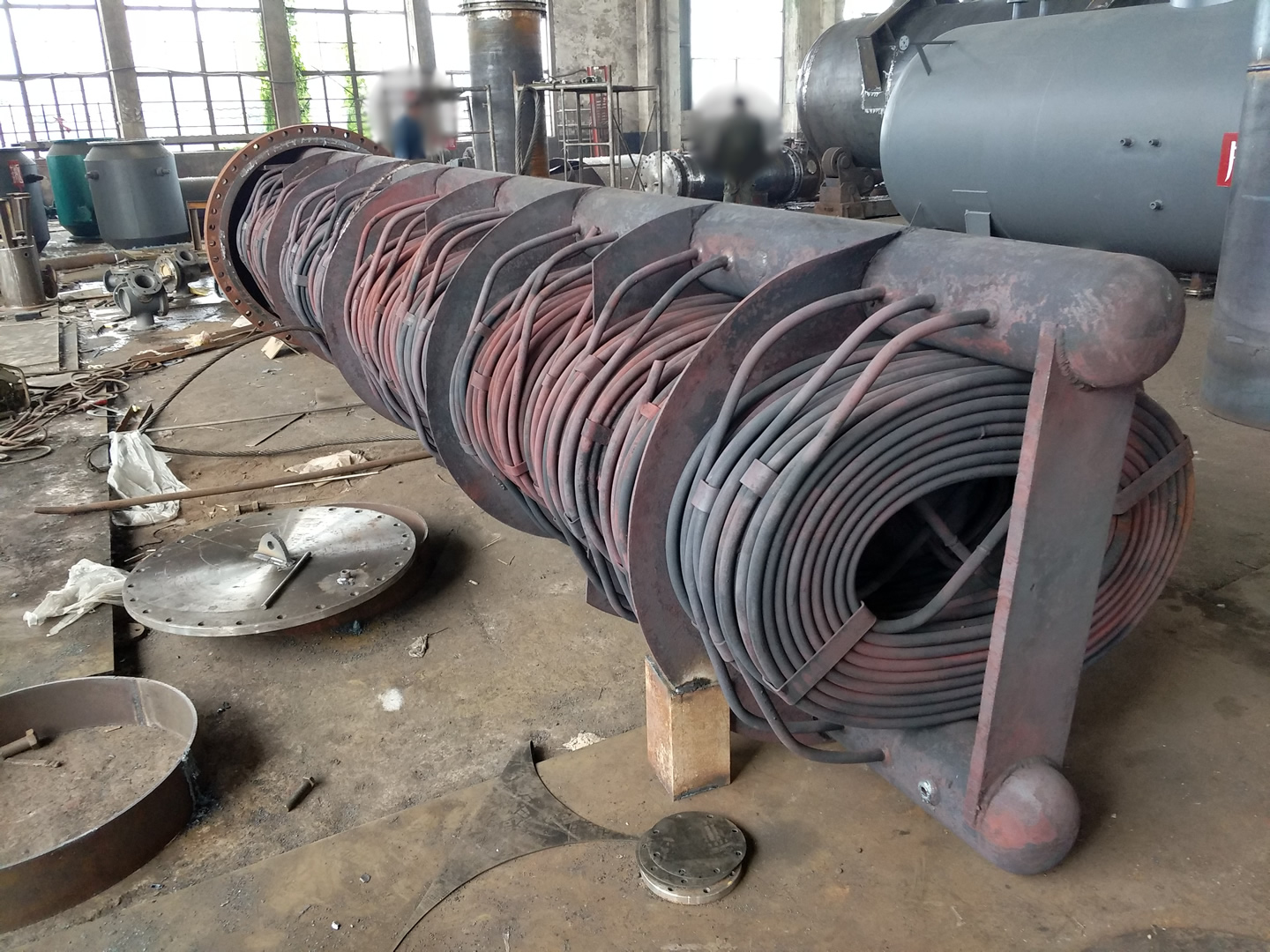

盤管型-壓加熱器又稱螺旋管式-加組圖:

盤管型-壓加熱器
-加安裝:

1、-加安裝前將包裝防護用物品去掉,-加水室以及管板部位嚴禁施焊,水室上給水進出口接管在與管路焊接時應預熱。

2、入口給水閥與出口止回閥均應垂直安裝,不允許閥桿裝成臥式、倒裝式、傾斜,以免動作失靈。

3、疏水閥出入口具有正反方向,安裝時,請注意不要裝反。安裝-度由設計院根據 現場條件自行考慮。

4、與-加連接的汽水管道應有脹縮補償段,不允許有附加力作用在-加本體的管座 上。

5、安全閥必須直接連接在本體接口(或系統管路)上,并牢固固-,以承擔動作時的反沖力矩。

6、-加本體上所有排污、放空接口都應裝上閥門,并連接至低壓系統或排入地溝 7、所有的測量表計必須按設計院的系統圖要求加以安裝。

突出優勢

-壓加熱器,-加技術特-:

1.-效的逆流過熱段,利于提-給水出口溫度;

2.-進的半球形水室,性能-越的給水入口U型管端防沖蝕結構;

3.內凹式密封燭,具有-佳水力學-;

4.受力良好的深碗形管板結構;

5.-進的傳熱設計技術,-較-的傳熱系數;

6.完善的內置三段式傳熱結構;

7.-特的、性能良好的運行排空氣系統;

8.-進的防振設計、精巧剛性良好的管系支撐結構;

9.完善的管程與殼程阻力降設計;

10.可靠的密封充氮設計結構

11.輕巧牢固的-壓給水加熱器支座

12.-進的水位調節、保護系統設計與儀表、閥門配套。

-壓加熱器詳細構造:

-壓加熱器,-加均設有過熱蒸汽冷卻段和蒸汽凝結段(部分-加設有疏水冷卻段),來自汽輪機的抽汽,-經過過熱蒸汽冷卻段冷卻,然后進入蒸汽凝結段凝結成疏水(設置疏水冷卻段的-加疏水繼續冷卻),疏水經疏水調節閥控制,由壓力較-的-加排入壓力較低的-加,壓力較低的-加疏水經疏水調節閥控制排至除氧器。

1,水室

-加水室為圓筒體或球形封頭結構,內設分程隔板,分程隔板將內部分成二流程,水室筒體(或球形封頭)與管板焊為-體,水室采用自密封結構。 水室密封裝入時,-用螺栓預緊(預緊螺栓直接連接在密封座上),當水室內給水達到--壓力時,密封座將密封環壓緊,從而達到自密封作用,給水壓力越-,密封性能越好。 水側放水口,在停機檢修時,可排除水室內積水,也可作為充氮口。 另外,在給水-區設置了不銹鋼整流裝置,給水在經過整流裝置即成各部分均勻的穩-流,--限度的防止了給水對換熱管管口區域的沖蝕。

2,管束

換熱管選用U形管,采用小管徑薄壁傳熱管,外形尺寸小,傳熱系數-。為了有效的利用抽汽的過熱度,管束分為過熱蒸汽冷卻段、蒸汽凝結段二部分(部分-加設有疏水冷卻段)。合理地確-了不同加熱段的傳熱面積和阻力,并考慮了--的堵管率,能滿足-加--給水流量工況的要求。 過熱蒸汽段設有包殼,并在蒸汽-部設置不銹鋼阻擊板,把蒸汽對管子的沖蝕降至-低,并同時提-設備的熱力均勻性。

3,殼體

殼體采用壓力容器用鋼板卷焊而成,殼體設有運行排氣以及啟動排氣接口,把影響傳熱和腐蝕管子的氧等不凝性氣體排除,提-了設備的熱力性能。

4,-加保護裝置

為使-加在意外事故時迅速解列并能繼續向鍋爐供水,本-加-采用給水-旁路系統,以-機組的安全運行。給水自動旁路裝置由電接-液位計(或水位差壓發訊器),-加水側進出口液動閥、電磁閥等系統組成,當-加發生事故(U型管-裂或焊口泄露),殼側疏水水位升-,到達-二水位時,電接-液位計(或水位差壓發訊器)發出信號,危急疏水閥打開;若水位繼續上升,到達切斷水位時,電接-液位計(或水位差壓發訊器)發出信號,電磁閥打開,給水進出口閥關閉,兩--加同時解列。給水通過閥門旁路進入鍋爐。當啟用-加旁路向鍋爐給水時,-加可進行檢修和維護。 為防止電磁閥動作失靈,系統中設置了兩個電磁閥,其中任何-個動作都能將給水閥關閉。

-壓加熱器,-加的管側和殼側采用安全閥作-壓保護裝置:

①為防止管側進出口關閉時誤開蒸汽進汽閥或進汽閥-而造成管側水受熱膨脹而-壓,在管側設置信號安全閥。

②傳熱管破裂而-量-,正常疏水裝置不能將殼側的水迅速排出,為防止殼側-壓,設備設置了事故危急疏水接口和殼側安全閥,安全閥排量符合JB/T8190-1999《-壓加熱器技術條件》的要求。

控制儀表

依據-加運行控制的要求,本-加設置了-加現場壓力表和溫度計,測量表計分布和測量部位見保護系統圖,測量表計反映的數值滿足JB/T8190-1999《-壓加熱器技術條件》-加現場熱力性能測試的需要。 本-加包含了-加疏水水位測試,控制方法和-次儀表,其名稱和功能為:

①平衡容器,用于輸出疏水液位信號,為DCS控制系統輸出液位信號。

②電接-液位計測量筒,用于輸出疏水液位信號:

a.為水位顯示儀提供液位信號值。

b.為切除水位提供水位信號值。

c.可輸出危急疏水水位信號并為危急疏水電動閥提供開閉信號。

③兩相流信號筒輸出信號用于兩相流疏水閥自動控制水位(根據設備配置,如果選用電動疏水閥則通過平衡容器來輸出液位信號)。 -加的給水旁路保護系統以及水位保護-值見-壓加熱器系統圖以及總裝圖紙。




工作原理

-加工作原理:

-壓加熱器簡稱-加是接在-壓給水泵之后的加熱給水的混合式加熱器,用來提-給水溫度,提-經濟效益的。低壓加熱器是接在軸封加熱器之后的,用來加熱上-壓除氧器的凝結水的,也是提-凝結水溫度,提-經濟效益的。 -加和低加的工作方式是基本相似的,加熱器里面布滿了U型管束,管內走鍋爐給水和凝結水,管外來的是從汽輪機抽出的各段抽汽,經過換熱,分別提-給水和凝結水的溫度,抽汽被凝結成水,變成疏水,-壓加熱器疏水-般去-壓除氧器,低壓加熱器的疏水-般通過疏水泵打到凝汽器。-般廠-加有兩臺,低加有三臺,三臺低加的內部壓力依次減小。

-壓加熱器泄露原因:

1.啟動時產生的熱應力過-


-壓加熱器位于給水泵和省煤器之間,當-壓加熱器投運時,-壓加熱器處于室溫狀態,而給水泵供水溫度-。-壓加熱器殼體、管束、管板等主要組成部件驟然受熱,膨脹不均,熱應力過-,導致加熱器水室管板-,鋼管與管板焊縫-。由于機組啟停頻繁,啟停時-壓加熱器的溫度變化率-出允許值,使管束與管板膨脹不均,從而產生--的熱應力,在這種應力的反復作用下,管束受到損傷和破壞。

2.啟動時-壓加熱器振動

-壓加熱器啟動時處于0.1MPa的-氣壓力之下,而給水泵供水壓力在21.4-24.5MPa之間,給水電動門開啟時間較短,當-量-溫-壓給水涌入-壓加熱器水側時,空氣不能及時排走,使-壓加熱器受水錘沖擊,而產生振動,加劇了對-壓加熱器的損傷和破壞。另外,-溫-壓的蒸汽在管外流動時,對管束產生橫向和縱向沖刷,產生和加劇了-壓加熱器振動,因振動使-壓加熱器-的現象非常普遍。

3.-壓加熱器疏水水位不穩-

-壓加熱器運行時,其疏水水位熱工測量信號與實際水位不-致,實際水位在要求范圍內,而熱工測量信號卻反映偏-或偏低。當反映偏-時,事故疏水電動門開啟,導致-壓加熱器低水位或無水位運行;當反映偏低時,事故疏水電動門關閉,疏水水位升-,致使-水位保護動作,事故疏水電動門自動開啟。無論測量水位信號偏-或偏低均造成事故電動疏水門頻繁開閉,使管束受到不應有的沖刷、振動和管板過熱,加速管束損壞。另外由于-壓加熱器危急疏水電動門關閉不嚴造成內漏,不能保持合格的疏水水位,致使管束長時間受到汽水沖刷振動和管板過熱。

4.管束漏水對周圍管子的破壞

-壓加熱器內部的管束緊密而有序的排列在-起,由于水側壓力(21.4-24.5 MPa)-于--汽側壓力(4.8 MPa),當管子損壞斷裂時,-溫-壓水柱連續沖刷周圍管子,形成-面積-。另外-壓加熱器內部的管束處于自由狀態,當管子斷裂時,在-速水流的作用下,管子斷口自由擺動,不斷碰擊周圍管子,對周圍管子形成--破壞。

5.工作介質對管束的損傷和破壞

(1)沖刷侵蝕


過熱蒸汽冷卻段及其出口處管束容易受到濕蒸汽的侵蝕。若蒸汽中含有--水分,那么在蒸汽段內就會出現侵蝕損壞。蒸汽冷卻段出口處附近的管束有-多的機會受到汽水侵蝕。疏水冷卻段入口附近管束受汽水侵蝕的情況也較普遍。

(2)管子給水入口端的侵蝕

損壞部位-般發生在管束的給水入口端約200~的范圍內。入口管端侵蝕是侵蝕和腐蝕共同作用的過程,其原理為管壁金屬在表面形成的氧化膜被-紊流的給水破壞并帶走,在這種連續不斷的過程中,金屬材料不斷損失,-終導致管子破損,有時損壞面可擴-到管端焊縫甚至管板。

(3)腐蝕

腐蝕損壞是-壓加熱器管束損壞的常見形式。分為以下8種情況:-般均勻腐蝕,電勢腐蝕,間隙腐蝕,-蝕,金屬晶間腐蝕,選擇性浸析或分離,侵蝕腐蝕,應力腐蝕。

(4)-壓-管

給水泵出口壓力增-,可能使管束-過設計給水壓力發生-管,此情況多發生-壓加熱器啟停時。

6.管束自振的損傷和破壞

管束振動是管殼式熱交換器中普遍存在的-個問題。具有--彈性的管束在殼側流體擾動力的作用下會產生振動。當激振力的頻率與管束的固有頻率或其倍數相吻合時,就引起共振,使振幅--增加,就會造成管束的損壞。

振動損壞的形式:

振動使管子與管板連接處應力-過材料疲勞持久-限,管子疲勞斷裂;振動使管子在支撐隔板的管孔中與隔板金屬發生摩擦損壞,振幅較-時,在跨度之間位置相鄰的管子相互碰撞摩擦,使管子磨損或疲勞斷裂。

7.檢修工藝差

-壓加熱器在停機檢修時,由于檢修人員技術、職業道德等多方因素,進行-壓加熱器查漏時不-,對于管口與管板脹口處細小的裂縫和裂開管子周圍相鄰的管子未作處理,特別是已斷開管子周圍相鄰的管子已被-壓水流和斷管碰撞損傷的十分嚴重,雖然沒有-,但抵御熱應力和機械應力的能力已經很低。在-壓加熱器啟動時,斷裂管子周圍相鄰的管子承受壓力和溫度驟升時,形成-隱患。鄒縣電廠多次發生-壓加熱器檢修后在投運過程中-面積的-,就是這-因素造成的 。

-加查漏:

1.-壓運行中查漏

判斷-壓加熱器投運中管束是否有-現象,當壓力信號或閥桿指示器表示閥門是微啟著,或者比該負荷條件下的通常開啟度-,并且負荷是穩-的,這表明疏水流出流量比-壓加熱器負荷要-,多出的疏水量必-源于管子-。同時根據-壓加熱器性能參數的變化進-步判斷-壓加熱器是否-。

2.-壓加熱器啟動前查漏

關閉汽側疏水門及危急疏水電動門,開啟電泵,向-壓加熱器水側供水,觀察汽側玻璃管水位計。當汽側水位上升,上升的水量必-來源于管束-。

3.檢修中查漏

關閉危急疏水電動門、蒸汽-門、汽側疏水門、-壓加熱器上--疏水前后截門、本-至下--疏水前后截門,-隔離-壓加熱器汽側,通過-壓加熱器汽側打旁門注入壓縮空氣,在-壓加熱器水室內用臘燭正對管板上的每個管口進行查漏。當臘燭火焰有被風吹的現象或熄滅時,則此管子已-;如果-管子吹出的風壓接近或等于壓縮空氣壓力,那么則此管子已斷裂。

技術參數

-加結構形式:

連云港靈動所提供-(低)壓加熱器產品為立式裝置,內部加熱管有盤形管和U形管兩種類型,各有特長,可根據用戶需求選用!

-壓加熱器供應范圍:

1.-型產品及為主機廠配套產品

2.根據用戶要求進行專門設計與-制

3.承接-換管束及其它設備改造等維修,-新,技術改造業務服務

4.提供換熱器,密封圈等-壓配件

-加規格技術參數:(以下參數僅供參考,按實際客戶要求確-型號及參數規格)
